煉鋼廠360m2和400m2燒結機余熱鍋爐

余熱鍋爐作為一種能量回收并有效利用的裝置，不僅具有運行可靠、不影響原有工藝的特點，而且其所產生的更高流量和更高參數蒸汽可用于發電或作為動力直接供給機械運行。據不完全統計。目前國內鋼鐵行業中200m2及以上燒結機生產線約有100+條(含在建和擬建項目)，其中l0條線已利用燒結余熱發電。同時，國家政策在設備方面要求企業通過技改達到燒結機不小于180m2，并且余熱余能必須回收發電。

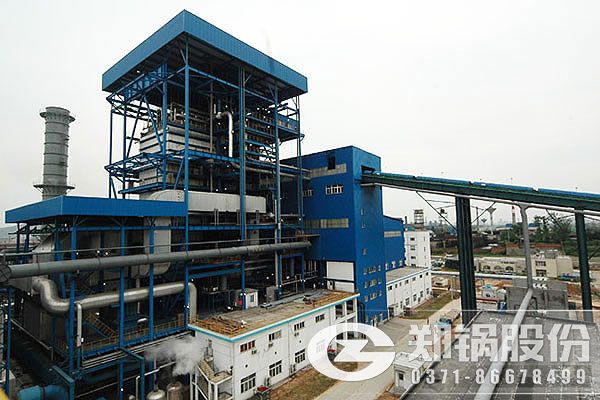

燒結冷卻機余熱鍋爐

1、項目情況

該鋼廠擁有2條燒結機生產線，分別配套有2臺燒結機，規格各為360m2及400m2。其中360m2燒結機的作業參數為：燒結礦產量432t/h，環冷機料層厚度(1300~1400)mm。400m2燒結機的作業參數為：燒結礦產量500t/h，環冷機料層厚度(1300~1500)mm。

2、余熱鍋爐系統

利用1#、2#風機范圍內的煙氣，根據余熱利用量(煙氣溫度和流量)，通過計算及優化，得到此鋼廠余熱鍋爐的設計參數，見表1。

表1 余熱鍋爐設計參數表

 3、冷卻廢氣

與360m2燒結機配套的環冷機，配置有5臺相同的風機，每臺風機風量為(45.3—48.4)×lO^4Nm3/l1，環冷機1#風機可用廢氣量40xl0^4Nm3/h，廢氣溫度(275～418)℃，含塵量(34～177)mg/Nm3(干)。環冷機2#風機可用廢氣量40×10^4Nm3/h，廢氣溫度(276346)℃，含塵量(5.4～28.9)mg/Nm3(干)。其它風機廢氣由于溫度過低，不予考慮。

與400m2燒結機配套的環冷機，配套環冷機配置5臺相同的風機，每臺風機風量為(35.6~48.4)×l0^4Nm3/11，環冷機1#風機可用廢氣量41×10^4Nm3/h，廢氣溫度(275—418)℃，含塵量(34—177)mg/Nm3(干)。環冷機2撐風機可用廢氣量41xl0^4Nm/h，廢氣溫度(276～346)℃，含塵量(5.4～28.9)mg/Nm3(干)。其它風機廢氣由于溫度過低，不予考慮。

仟億達9.4噸/小時和4T/H燒結余熱發電鍋爐項目

項目地址：北京

購買設備：Q85/380-9.4-2.06/350和Q70-280-4-0.35/215

應用領域：鋼鐵冶煉廠

北京仟億達是致力于節能服務的一家企業。該公司旗下的仟億達鋼鐵廠從鄭鍋購置的QQ85/380-9.4-2.06/350和Q70-280-4-0.35/215(9.4噸余熱鍋爐和4噸余熱鍋爐)與ZG-35/3.82-Q(35噸電站鍋爐)來看，鄭鍋出品完全做到了充分利用工藝產品余熱。節能環保從不是某一個廠家的事，更不是一臺鍋爐設備就可以解決的事情。在鄭鍋余熱設備高效回收煙氣的運行中，該公司自身的廢熱利用技術也做到了“錦上添花”。鄭鍋生產的鋼鐵行業專用燒結機余熱蒸汽鍋爐可以用于生產，發電和供暖。
