煙氣量51700Nm3/h余熱蒸汽鍋爐技術參數

1.余熱鍋爐型號與規格：QC51.4/790-15.5-3.82

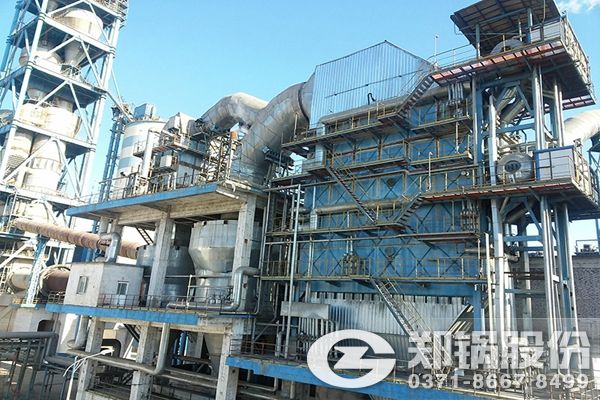

余熱鍋爐

2.余熱鍋爐主要技術參數：

2.1余熱鍋爐煙氣參數：

• 煙氣量：正常：Q=51700Nm3/h .臺，最大：Q=65450Nm3/h .臺
• 煙氣進口溫度：t=730～850℃(最高1100℃，持續時間不超過半小時)
• 煙氣成分：CO2：CO2：4.56% H2O：11.25% O2：10.6% N2：73.48%
• NOx：215mg/Nm3 ; SO2：0.10%，2920mg/Nm3;粉塵：0. 01%，190～210mg/Nm3。

2.2 額定蒸發量： 正常：D=15.5t/h，最大：D=20.0t/h(設備廠家核算)

2.3 額定蒸汽壓力： P=3.82MPa

2.4 額定蒸汽溫度： t=450℃

2.5 給水溫度： t=105℃

2.6 鍋爐入口平均煙氣溫度：t=790℃

2.7 鍋爐排煙溫度：t=180℃

2.8 鍋爐的阻力損失：<1200Pa

2.9 煙氣進口與出口成180°設置，余熱鍋爐煙氣進口應設計為圓形，中心標高8.574m。

2.10 鍋爐本體，省煤器與爐膛之間的煙道需要預留安裝脫硝裝置的空間，脫硝采用SCR選擇性催化還原脫硝方案。

2.12 余熱鍋爐配套進口高溫煙道閘門，并需要考慮煙道閘門的支撐與固定。

3. 使用環境：海拔高度 m 極端最低、最高氣溫： - ℃、+ ℃

大氣壓力：冬季 hPa 夏季 hPa

相對濕度：冬季 % 夏季 %

4.供貨范圍：余熱鍋爐 鍋爐本體，配套管道閥門儀表，控制柜

5.技術資料：設備總圖，管路部件圖，設備基礎圖，電氣原理圖，附屬設備圖
