山東濰坊17t/h余熱鍋爐項目解析

一、項目規劃說明

1、項目地址：山東濰坊

2、設計依據

• 按照蒸發量17T/h 推算
• 進口煙氣溫度：1100℃
• 出口溫度：~525℃之間
• 設計壓力：1.6MPa
• 煙氣走向：頂進頂出

結構形式：

(1)鍋爐：立式、水冷膜式壁，四回程

(2)煙氣加熱器：立式、繞片管，上進下出;

(3)空氣加熱器：繞片管;

(4)3T冷凝水冷卻器：管殼式換熱器

• 熱側：3T/h(1.6mpa)，100~120℃水;
• 冷側：24~36℃冷卻水;
• 材質：CS;

(5)14T蒸汽冷凝器：管殼式換熱器

• 熱側：14T/h(1.6mpa) 飽和蒸汽;
• 冷側：24~36℃冷卻水;
• 材質：CS;
• 煙氣成份：按通用危廢處置中心煙氣成分考慮。

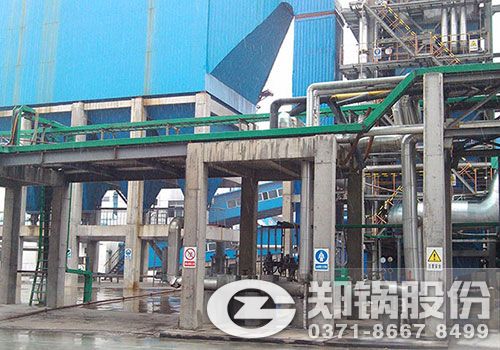

鄭州鍋爐廠余熱鍋爐

3、余熱鍋爐計算參數

4、煙氣加熱器計算參數

5、空氣加熱器計算參數

6、3T冷凝水冷卻器計算參數

7、14T蒸汽冷凝器計算參數

二、鍋爐系統設計

1、鍋爐水側系統設計

a鍋筒：采用不小于Φ1200mm的鍋筒，厚度滿足GB/T16507.1～GB/T16507.8-2013《水管鍋爐》的計算要求。材料選用：Q245R/GB713-2014。鍋筒出廠前做除銹、噴漆。

b水冷膜式壁受熱面：水冷壁受熱面為膜片發貨，現成組裝焊接。水冷壁上下各設置單獨的進口集箱和出口集箱。規格為Φ60×4/4.2，材料為20/GB3087-2008;膜式壁厚度為6mm。材料選用Q235B。水冷壁在850~1000℃溫度區間預留6~8個脫硝口，規格DN65。

c汽水管道：所有汽水承壓管道材料均為20/GB3087-2008，厚度滿足GB/T16507.1～GB/T16507.8-2013《水管鍋爐》的計算要求。管道合理布置支撐或者吊掛。

d流程說明：軟化水經水泵注入鍋筒，鍋筒內水經2根集中下降進入各個受熱面下部的分配集箱。分配集箱內的水經水冷壁吸熱后轉換為汽水混合物，再經各個上集箱匯入鍋筒，最后經汽水分離器分離后形成飽和蒸汽。

2、鍋爐煙側系統設計

(1)水冷壁形成4回程換熱煙道，煙氣自進口煙道經4個回程后，從煙氣出口流出。合理布置各個水冷壁之間的尺寸，使煙氣流速合理。煙氣進出口直徑按照水冷壁布置，可用變徑連接，標高按照貴方給定的布置圖設計。煙氣進口內側為保溫混凝土澆筑注料，進口耐材厚度300mm，出口耐材厚度200mm。鍋爐煙氣進出口提供配對法蘭，法蘭厚度不低于14mm，材料為Q235B。

(2)鍋爐下部布置2個落灰斗。落灰斗澆內側為保溫混凝土澆筑注料(厚度150mm)。 按照客戶要求布置出灰方式為螺旋輸送機(水冷夾套結構)+星型卸料器。

(3)鍋爐設計布置10個點激波清灰清灰裝置(布置位置需要雙方確認)。

3、鍋爐鋼架構件

(1)鋼架材料為Q235B，布置6根立柱，及5層橫梁。設計制造按NB/T47043-2013。鋼架為散件出廠，出廠前所有鋼架都做所有鋼架噴砂除銹。

(2)平臺扶梯根據集箱、檢修口等合理布置。布置為五層平臺，按GB/T 4053標準設計。平臺扶梯只提供圖紙設計(僅提供圖紙，不供貨)。

(3)鍋爐采用整體懸吊結構，計算合理布置吊掛裝置。

(4)防雨棚提供設計圖紙(僅提供圖紙，不供貨)，設計為鍋爐上部整體防雨棚。

三、煙氣換熱器

煙氣換熱器由進水集箱、管子、出水集箱組成。煙氣上進下出,立式布置，管子水平布置，煙氣橫向沖刷管束。合理布置流通面積，使換熱效果和煙氣阻力都達到理想的效果。煙氣換熱器外部采用孔板加保溫棉的密封方式，即能方便維修又能密封。換熱管整體采用316L外加保溫，管子規格為Φ38×3，翅片尺寸為：翅片高15mm，翅片厚1.2mm，翅片節距4.2mm。

四、空氣加熱器

空氣加熱器由進水集箱、管子、出水集箱組成。空氣左進右出,水平布置，管子水平布置，空氣橫向沖刷管束(根據現場要求也可立式布置空氣加熱器)。合理布置流通面積，使換熱效果和煙氣阻力都達到理想的效果。空氣加熱器外部采用孔板加保溫棉的密封方式，即能方便維修又能密封。換熱管采用碳鋼繞片管，管子規格為Φ32×3，翅片尺寸為：翅片高15mm，翅片厚1.2mm，翅片節距4.2mm。。與保溫內板為碳鋼材質。

五、其它設計

(1)配置一臺分氣缸，分氣缸材料為Q345R/GB3087-2008或同級別材質，直徑為DN600，厚度滿足GB/T16507.1～GB/T16507.8-2013《水管鍋爐》的計算要求，進出口數量一進五出。

(2)3T冷凝水冷卻器采用管殼式換熱器,管程為CS,殼程為碳鋼。

(3)12T蒸汽冷凝器采用管殼式換熱器,管程為CS,殼程為碳鋼。

(4)配置排污擴容器，排污擴容器閥組為手動閥組。

(5)油漆要求：鍋爐外部油漆一底一面、內部承壓件一層防銹漆。

(6)輔輔助設備應盡量采取措施，防止振動、噪聲對操作人員和儀器、儀表等的影響。

(7)所有的輔助設施和熱工監測、控制裝置等，在操作、維護需要時，均應設計檢修平臺和扶梯，并滿足國家相關標準。

(8)經水處理設備后的鍋爐給水，保證使鍋爐產生的蒸汽對不會對生產和生活造成有害的影響。

(9)水汽系統中應設置必要的取樣點。水取樣頭的型式、引出點和管材，應滿足樣品具有代表性和不受污染的要求。水樣品的溫度宜控制在合理的范圍內。

六、供貨范圍

1、供貨范圍包括軟化水系統、軟水儲罐、除氧水泵、除氧器、鍋爐給水泵、余熱鍋爐、分汽缸、取樣器、加藥裝置(配套現場控制箱)、排污擴容器、一次儀表、保溫、煙氣加熱器、空氣加熱器、3T冷凝水降溫器、14T蒸汽冷凝器、激波吹灰(配套現場控制箱);

2、供貨狀態：

a、鍋筒、輔機部件發貨;

b、鋼架、保溫(鋼構部分)、上升管下降管、落灰斗為散裝發貨;

c、膜式壁受熱面為片裝發貨;

d、硅酸鋁纖維、巖棉、耐火澆注料散發;

e、防雨棚、平臺扶梯提供設計圖紙(僅提供圖紙，不供貨);

3、具體供貨：見報價清單;
