3套WNS7-1.0/115/70-Q采購明細表

日期：2017-08-24 08:16:06 作者：燃油鍋爐廠瀏覽量：

文章導讀: 　　WNS7-1.0/115/70-Q為7MW的燃氣熱水鍋爐，壓力為1.0MPa，出水溫度115℃、回水溫度70℃。鍋爐外形尺寸長X寬X高≈13000X3300X4300mm，鍋爐正常運行時水容量約為20噸。具體

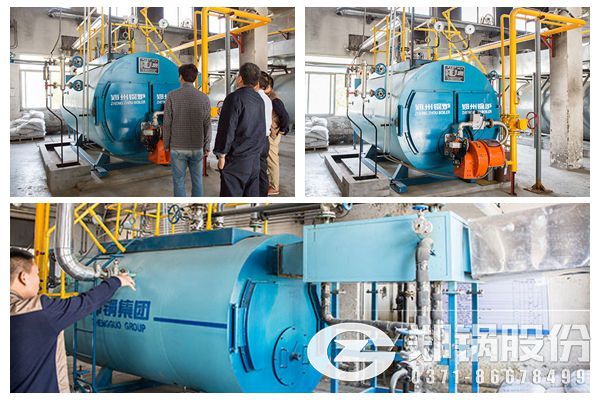

3套WNS7-1.0/115/70-Q采購明細表.jpg

　　WNS7-1.0/115/70-Q為7MW的燃氣熱水鍋爐，壓力為1.0MPa，出水溫度115℃、回水溫度70℃。鍋爐外形尺寸長X寬X高≈13000X3300X4300mm，鍋爐正常運行時水容量約為20噸。具體的鍋爐配置明細請看下表。

序號	名稱	技術要求	數量
1	鍋爐主機	WNS7-1.0/115/70-Q	3臺
2	平臺扶梯	1ES10-4-MX	3套
3	燃燒機	TBG1100ME NOx<120mg/m³	3臺
4	自動控制箱	立式，彩色觸摸屏	3臺
5	補水泵	JGGC12.5-15*11	3臺
6	熱水循環泵	IS200-150-400A，Q=373/m³/h， H=44m,N=75KW	6臺
7	軟化水設備	20t/h	1套
8	分水缸	DN600,三進三出	1臺
9	節能器	10t/h鋼管+翅片	3臺
10	節能器循環泵	50-125	3臺
11	煙道、煙囪	￠800mm，厚度6mm,高度12m	3套
12	爐水取樣器	QYQ-10	3臺
13	發泡管	￠217*8	100米
14	發泡管	￠159*6	100米
15	發泡管	￠133*5	100米
16	發泡管	￠57*3.5	100米
17	彈簧式安全閥	PN1.6/DN100	12臺
18	鑄鋼截止閥	PN1.6/DN219	12臺
19	鑄鋼截止閥	PN1.6/DN50	6臺
20	鑄鋼截止閥	PN1.6/DN200	12臺
21	鑄鋼截止閥	PN1.6/DN50	6臺
22	鑄鋼排污閥	PN1.6/DN40	18臺
23	壓力表	Y-150，0-1.6，2.5級	24個
24	溫度表	Y-150	12個
25	電線電纜	1.5㎡600米、25㎡75	3套
26	除污器	臥式角通式，壓力1.0MPa,DN450	1臺
27	軟化水箱	不銹鋼，V=32m3	1臺
28	防爆電磁閥	DN300(以港華設計院確定燃氣管徑為準)	1臺
29	燃氣二級調壓閥(含過濾器、儀表)	DN300(以港華設計院確定燃氣管徑為準)	3套
30	防爆探測器	E620	6路
31	報警控制器	M610(12路)	1臺
32	運輸及保險費
33	鍋爐安裝費	鍋爐就位安裝、室內工藝管道安裝、人工費、機械費、西門子電器元件、國標管件及輔助材料費、鍋爐試壓、燃燒機調試、鍋爐48小時試運行、燃氣報警設備安裝、對司爐人員進行技術培訓等
34	鍋爐檢驗費	鍋爐安裝監檢、管道探傷、安全閥校驗、壓力表校驗等
