熱電聯產3×130t/h高溫高壓蒸汽循環流化床鍋爐及2×18MW汽輪發電機組

 　　我們先前介紹過35t/h、75t/h和130t/h循環流化床鍋爐技術參數和2臺130t/h燃煤循環流化床鍋爐本體參數及尺寸，今天為大家講解熱電聯產3×130t/h高溫高壓蒸汽循環流化床鍋爐及2×18MW汽輪發電機組。

　　3×130t/h高溫高壓蒸汽循環流化床鍋爐

　　爐型：ZG130-9.81/540-M

　　規格：3臺130t/h

　　數量：3臺

　　蒸汽壓力：9.81MPa

　　蒸汽溫度：540℃

　　設計煤種：煙煤

　　總燃料消耗量：5.2Kg/s

　　總風量：31.26Nm3/s

　　煙氣量(140℃)：54.2m3/s

　　130t/h鍋爐型號

　　ZG-130/6.5-M、ZG-130/9.8-M、DHX130-1.25-All、DHX130-1.6-P和DHX130-2.5-W

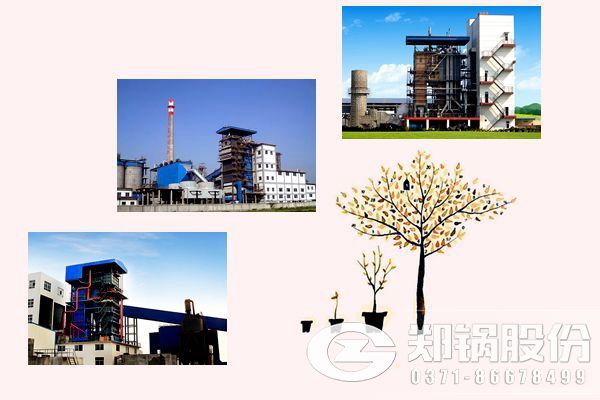

熱電聯產3×130t/h高溫高壓蒸汽循環流化床鍋爐

　　130t/h鍋爐基本尺寸

　　爐膛寬度(兩側水冷壁中心線距離)：6130mm

　　爐膛深度(前后水冷壁中心線距離)：4690mm

　　尾部對流煙道寬度(兩側包墻中心線距離)：4338mm

　　尾部對流煙道深度(前后包墻中心線距離)：3694mm

　　鍋筒中心線標高：37100mm

　　省煤器進口集箱標高：15830mm

　　過熱器出口集箱標高：37400mm

　　鍋爐運轉層標高：8000mm

　　130t/h循環流化床鍋爐排放值

　　排放值以設計燃料、給定的石灰石、鍋爐最大連續運行負荷(MCR)為基礎。

　　SO2：煙氣中SO2排放值≤400mg/Nm3

　　NOX：鍋爐出口NOX排放值≤250mg/Nm3
