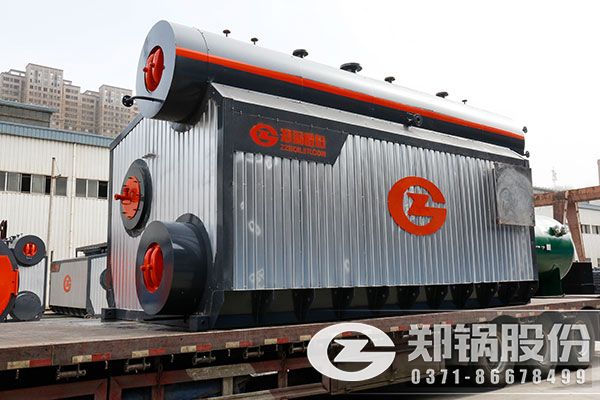

SZS20-1.27/350-Y燃油蒸汽鍋爐技術參數

 　SZS20-1.27/350-Y燃油蒸汽鍋爐技術參數

　　額定蒸發量：20t/h

　　過熱蒸汽壓力：1.27MPa

　　過熱蒸汽溫度：350℃

　　給水溫度：20℃

　　空氣溫度：30℃

　　鍋爐設計熱效率：91.2%

　　燃料消耗量：1557kg/h

　　設計燃料：0#輕柴油

　　燃油壓力：2.5～3.0MPa

　　鍋爐外型尺寸(長×寬×高 )：11441×3105×3808

　　排煙溫度：160℃

SZS20-1.27/350-Y燃油蒸汽鍋爐技術參數

　　基本尺寸

　　鍋爐基礎標高：50mm

　　鍋爐整體最高點標高：4650mm

　　上鍋筒中心線標高：3140mm

　　下鍋筒中心線標高：630mm

　　爐膛凈寬：1760mm

　　爐膛凈深：7615mm

　　鍋筒及鍋筒內部裝置

　　上鍋筒直徑為Φ1000x18mm，總長(直段部分)為10441mm，上鍋筒通過下鍋筒、對流管及膜式壁支撐，內有給水管、表面排污管、加藥管及鋼絲網分離器，對流管束產生的汽水混合物經水下孔板作一次分離后進入上側鋼絲網分離器，最后引入過熱器。

　　下鍋筒直徑為Φ900x16mm，總長(直段部分)為10441mm，裝有排污管座，下鍋筒通過對流管束和膜式壁管與上鍋筒相連
