文章導讀: 燒結面積320m2大煙道內置余熱鍋爐系統項目，320m2燒結機主要設備設計參數
表1 320m2燒結機余熱鍋爐設計參數
| 項 目 | 單位 | 參數 | 備注 | |
| 燒結機 | 有效面積 | ㎡ | 324 | |
| 數量 | 臺 | 1 | ||
| 作業天數 | d/a | ≥330 | ||
| 利用系數 | t/(m2.h) | ≥1.15 | ||
表2 320m2燒結機大煙道所利用的熱風資源參數
| 運行工況 | 17# | 18# | 19# | 20# | 21# | 平均 溫度（℃） |
| 最低（℃） | 385 | 365 | 425 | 405 | 395 | 395 |
| 正常（℃） | 400 | 420 | 440 | 420 | 410 | 410 |
| 最高（℃） | 415 | 435 | 455 | 435 | 425 | 425 |
| 各降塵支管流量m3/h | ||||||
| 運行工況 | 17# | 18# | 19# | 20# | 21# | 合計 |
| 單煙道支管流量 | 39750 | 39750 | 39750 | 39750 | 39750 | 198750 |
| 雙煙道支管流量 | 79500 | 79500 | 79500 | 79500 | 79500 | 397500 |
| 序號 | 項目 | 單位 | 數值 |
| 1 | 過熱蒸汽壓力 | MPa | 1.6（表壓） |
| 2 | 過熱蒸汽溫度 | ℃ | 320 |
| 3 | 額定蒸發量 | t/h | 12.8（廠家核算） |
| 4 | 給水溫度 | ℃ | 151 |
| 5 | 廢氣量 | Nm3/h | 170000（廠家核算） |
| 6 | 煙氣側阻力損失 | Pa | ≤350 |
| 7 | 鍋爐效率 | % | （廠家核算） |
| 8 | 鍋爐蒸發面積 | m2 | （廠家核算） |
| 9 | 大煙道余熱回收后排煙溫度 | ℃ | ≥125 |

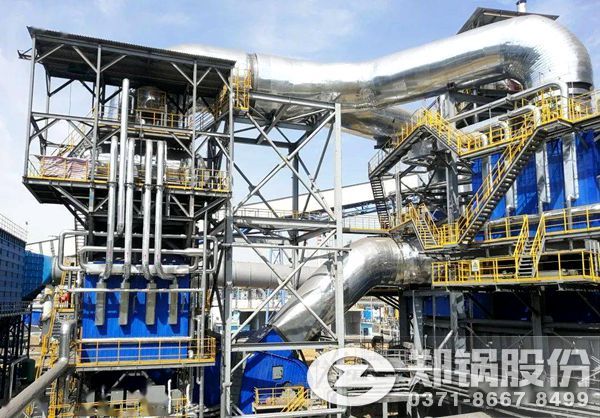

燒結機余熱鍋爐
