350噸/時垃圾焚燒余熱鍋爐的設計方案和經濟效益分析

垃圾焚燒是世界上發達國家廣泛采用的一種城市生活垃圾處理技術。垃圾焚燒法是將垃圾中的可燃成分在高溫(800~l000℃)條件下經過燃燒反應，可燃成分充分氧化，最終成為無害穩定的灰渣。目前世界上發達國家也都是采用這種技術。今天小編為大家介紹的是350T/D垃圾焚燒余熱鍋爐的項目。

350噸/時垃圾焚燒余熱鍋爐

這是北京的一個垃圾焚燒余熱鍋爐項目，設計的是2臺日處理生活垃圾量350t的垃圾焚燒余熱鍋爐。本鍋爐采用液壓驅動風冷爐排，點火用油為0號輕柴油。

1.生活垃圾的組成和元素分析

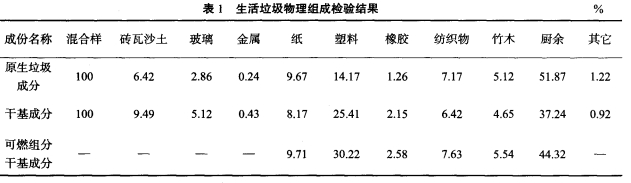

表1生活垃圾物理組成檢驗結果

表2生活垃圾元素分析

2.鍋爐設計參數

額定蒸發量：D=30t/h

過熱蒸汽出口壓力：P=4.0MPa

過熱蒸汽溫度：tgr=400℃

冷空氣溫度：tlk=20

熱空氣溫度：trk=220℃

給水溫度：tgs=130℃

鍋爐熱效率：81%

3.鍋爐總體設置

鍋爐為單鍋筒自然循環、前吊后支結構，它有4個垂直煙道，采用室內布置。第1煙道水冷壁上敷設了耐火材料，耐火材料一直敷至煙溫已較低的第2煙道以避免腐蝕。第2、3通道采用水冷結構，內壁不敷設耐火磚。在第3煙道中布置了過熱器、蒸發管束，過熱器采用三級布置、二級噴水減溫的結構型式。第4煙道為護板結構，布置了四級省煤器。過熱器、省煤器均為順列布置，以防止鍋爐運行時的積灰及塞堵現象。在2、3煙道的下部布置了灰斗，用來收集鍋爐的飛灰。

4.經濟效益和環境效益

鍋爐自投建以來，至今運行一直可靠穩定。日處理垃圾350t，相當于每日可節省約65t標準煤，且又消除了垃圾堆積與填埋給土壤和水資源帶來的污染，減少了土地的占用率，因而具有很高的經濟效益和環保效益。

5.鄭鍋垃圾焚燒余熱鍋爐技術參數

型號規格	額定蒸發量(t/h)	額定蒸汽壓力(MPa)	額定蒸汽溫度(℃)	給水溫度(℃)	設計燃料	咨詢價格	出廠方式
QC8.4/1137-3-1.27	3	1.27	194	104	危廢焚燒 煙氣余熱		散裝
Q17/1050-4.7-2.0/350	4.7	2	350	105			散裝
QC19/850-5-1.0/300	5	1	300	20			散裝
QC19/850-6-1.0	6	1	184	20			散裝
QC20.4/1130-7-1.6	7.5	1.6	204.3	104			散裝
Q23.6/1100-7.9-2.4/350	7.9	2.4	350	104			散裝
Q14/1100-8-1.25	8	1.25	194	104			散裝
QC20.4/1130-8-1.25	8.6	1.25	194	104			散裝
